"Витая пара" (twisted pair) - это кабель на медной основе, объединяющий в оболочке одну
или более пар проводников. Каждая пара представляет собой два перевитых вокруг друг друга изолированных
медных провода. Кабели данного типа зачастую сильно отличаются по качеству и возможностям
передачи информации. Соответствия характеристик кабелей определенному классу или категории
определяют общепризнанные стандарты (ISO 11801 и TIA-568). Сами характеристики напрямую
зависят от структуры кабеля и применяемых в нем материалов, которые и определяют физические
процессы, проходящие в кабеле при передачи сигнала.
Сбалансированность пары
Сбалансированность пары является фактически определяющей характеристикой качества кабеля,
поскольку влияет на большинство других его свойств. Дело в том, что
электромагнитное (Electro Magnetic - EM) поле наводит электрический ток в проводниках
и образуется вокруг проводника при протекании по нему электрического тока. Взаимодействие между EM-полями
и токонесущими проводниками может оказывать отрицательное воздействие на качество передачи сигнала.
В обоих же проводниках сбалансированной пары электромагнитные помехи (em1 и em2) наводят одинаковые по амплитуде сигналы,
(S1 и S2) находящихся в противофазе. За счет этого суммарное излучение "идеальной пары" стремится к нулю.
Если в кабеле присутствует более одной пары, то для исключения взаимных наводок пар, которые могли
бы нарушить электромагнитный баланс, пары скручивают с различным шагом.
Impedance (Характеристический импеданс)
Как всякий проводник, "Витая пара" имеет сопротивление переменному электрическому току.
Однако это сопротивление может быть различным для различных частот. "Витая пара" имеет импеданс
обычно 100 или 120 Ом. В частности для кабеля Категории 5 импеданс измеряется в
диапазоне частот до 100 МГц и должен составлять 100 Ом ±15%.
Для идеальной пары импеданс должен быть одинаковым по всей длине кабеля, поскольку
в местах неоднородности возникает эффект отражения сигнала, что в свою очередь может
ухудшить качество передачи информации. Чаще всего однородность импеданса нарушается
при изменении в рамках одной пары шага скрутки, перегиба кабеля при прокладке
или иного механического дефекта.
Скорость/задержка распространения сигнала
NVP (Nominal Velocity of Propagation) - скорость распространения
сигнала. Выражается как
отношение скорости распространения сигнала к скорости света. Однако
часто применяется производная от NVP и длины кабеля характеристика
"delay" (задержка), выражающаяся в наносекундах на 100 метров пары. Если
в кабеле присутствует более
более одной пары, то вводят понятие "delay skew" или разность задержки.
Дело в том, что пары
не могут быть идеально одинаковы, что порождает разные задержки
распространения сигнала в
разных парах. Идеальные системы подразумевают, что подобные разницы
будут минимальны.
Attenuation
Помимо импеданса и скорости распространения сигнала выделяют и другие
важные характеристики кабеля типа "Витая пара". Одной из таких
является погонное затухание (attenuation), характеризующей величину
потери мощности сигнала при передачи.
Характеристика вычисляется как отношение мощности полученного на конце
линии сигнала к
мощности сигнала, поданного в линию.
Поскольку величина затухания изменяется с ростом частоты, она должна
измеряться для всего
диапазона используемых частот. Сама величина выражается в децибелах на
единицу длины.
На представленном графике показаны потери мощности сигнала при передаче в зависимости как
от
длины кабеля, так и от
используемой частоты.
NEXT (Near End Crosstalk)
Другим важным параметром является NEXT (Near End Crosstalk), или переходное затухание
между парами в многопарном кабеле, измеренное на ближнем конце — то есть со стороны
передатчика сигнала, которое характеризует перекрестные наводки между парами. NEXT численно
равен отношению подаваемого сигнала на одну пару к полученному наведенному в другой паре и
выражается в децибелах. NEXT имеет тем большее значение, чем лучше сбалансирована пара.
Измерения необходимо проводить с обоих сторон, поскольку эта характеристика зависит от взаимного
расположения измерительных приборов и мест возможных дефектов в кабеле. Как и погонное затухание, NEXT
необходимо измерять для полного ряда частот.
В многопарном кабеле измерения производятся для всех комбинаций пар. Однако в настоящее
время все чаще применяют и более глубокие тесты, основанные на выявлении групповых
наводок на ближнем конце между всеми парами (Power Sum Crosstalk), присутствующими в кабеле.
Power Sum Crosstalk
Другое название данной характеристики - Power Sum NEXT или PS-NEXT. Как и NEXT, Power Sum CrossTalk
выражает переходное затухание между парами в многопарном кабеле, измеренное на ближнем конце
- то есть со стороны передатчика сигнала. Однако учитываются одновременные наводки со всех пар,
присутствующих в кабеле. Подобно NEXT, PS-NEXT измеряется с обоих концов линии для всего
диапазона применяемых частот.
Кроме оценки взаимных наводок пар на ближнем конце кабеля, переходное затухание измеряют и со
стороны приемника сигнала. Данный тест получил название FEXT (Far End Crosstalk).
FEXT (Far End Crosstalk)
Far End Crosstalk или переходное затухание на дальнем конце характеризует влияние сигнала в
одной паре на другую пару. В отличие от NEXT FEXT измеряется
посредством подачи тестового сигнала на пару в кабеле с одной пары и замера
наведенного сигнала в другой паре со стороны приемника. Характеристика численно
равна отношению тестового сигнала к наведенному посредством созданного электрического поля.
FEXT как и все семейство характеристик переходного затухания, измеряется на всем
диапазоне используемых частот и выражается в децибелах.
ACR (Attenuation Crosstalk Ratio)
Одной из самых важных характеристик, отражающих качество кабеля является разность
между погонным и переходным затуханиями, выражающуюся в децибелах. Чем меньше погонное
затухание, тем большую
амплитуду имеет полезный сигнал на конце линии. С другой стороны чем больше переходное
затухание, тем меньше взаимные наводки пар. Таким образом разность этих двух величин
отображает реальную возможность выделения полезного сигнала принимающим устройством на фоне
помех. Для уверенного приема сигнала необходимо чтобы Attenuation Crosstalk Ratio был не
меньше заданного значения, определяемого стандартами для соответствующей категории кабеля.
При равенстве погонного и переходного затухания выделить полезный сигнал становится
теоретически невозможно.
Так как характеристика не измеряется, а является результатом вычислений на основе измерений
затуханий, которые в свою очередь зависят от используемой частоты, ACR должен вычисляться
для всего диапазона применяемых частот.
ELFEXT (Equal Far End Crosstalk)
ELFEXT - приведенное переходное затухание. Эта характеристика вычисляется на основании
измерений переходного затухания на дальнем конце (FEXT) и погонного затухания (Attenuation)
наводимой пары. Фактически ELFEXT - это ACR на дальнем конце кабельного линка, т.е. разница
между параметрами FEXT первой пары и Attenuation второй. ELFEXT как и все семейство характеристик переходного затухания,
вычисляется для всего диапазона используемых частот и выражается в децибелах.
PS-ELFEXT (Power Sum Equal Far End Crosstalk)
PS-ELFEXT - суммарное приведенное переходное затухание. Эта характеристика вычисляется для
каждой отдельной пары простым суммированием значений ее параметров elfext относительно всех
остальных пар.
Return Loss (RL)
При передачи сигнала, возникает так называемый эффект отражения сигнала в
обратном направлении. Величина отражения сигнала Return Loss или "обратное затухание"
пропорциональна затуханию отраженного сигнала. Характеристика особенно важна при построении сетей
с поддержкой протокола Gigabit Ethernet, использующего передачу сигналов по витой паре
в обе стороны (полнодуплексная передача). Достаточно большой по амплитуде отраженный
сигнал может искажать передачу информации в обратном направлении. Return Loss выражается в виде
отношения мощности прямого сигнала к мощности отраженного.
Согласно стандарту EIA/TIA 568, существуют пять категорий кабелей на основе неэкранированной витой пары (UTP): - Кабель
категории 1 — это обычный телефонный кабель (пары проводов не витые),
по которому можно передавать только речь, но не данные. Данный тип
кабеля имеет большой разброс параметров (волнового сопротивления, полосы
пропускания, перекрестных наводок).
- Кабель категории 2 - это
кабель из витых пар для передачи данных в полосе частот до 1 МГц. Кабель
не тестируется на уровень перекрестных наводок. В настоящее время он
используется очень редко. Стандарт EIA/TIA 568 не различает кабели
категорий 1 и 2.
- Кабель категории 3 — это кабель для передачи
данных в полосе часто до 16 МГц, состоящий из витых пар с девятью
витками проводов на метр длины. Кабель тестируется на все параметры и
имеет волновое сопротивление 100 Ом. Это самый простой тип кабелей,
рекомендованный стандартом для локальных сетей. Сейчас он имеет
наибольшее распространение.
- Кабель категории 4 - это кабель,
передающий данные в полосе частот до 20 МГц. Используется редко, так как
не слишком заметно отличается от категории 3. Стандартом рекомендуется
вместо кабеля категории 3 переходить сразу на кабель категории 5. Кабель
категории 4 тестируется на все параметры и имеет волновое сопротивление
100 Ом. Кабель был разработан для работы в сетях по стандарту IEEE
802.5.
- Кабель категории 5 - самый совершенный кабель в
настоящее время, рассчитанный на передачу данных в полосе частот до 100
МГц. Состоит из витых пар, имеющих не менее 27 витков на метр длины (8
витков на фут). Кабель тестируется на все параметры и имеет волновое
сопротивление 100 Ом. Рекомендуется применять его в современных
высокоскоростных сетях типа Fast Ethernet и TPFDDI. Кабель категории 5
примерно на 30-50% дороже, чем кабель категории 3.
- Кабель категории 6 - перспективный тип кабеля для передачи данных в полосе частот до 200 МГц.
- Кабель категории 7 - перспективный тип кабеля для передачи данных в полосе частот до 600 МГц.
В настоящее время витая пара используется для передачи информации на
скоростях до 100 Мбит/с и ведутся работы по повышению скорости передачи
до 1000 Мбит/с.
Согласно стандарту EIA/TIA 568, полное волновое сопротивление
наиболее совершенных кабелей категорий 3, 4 и 5 должно составлять 100 Ом
± 15% в частотном диапазоне от частоты 1 МГц до максимальной частоты
кабеля. Как видим, требования не очень жесткие: величина волнового
сопротивления может находиться в диапазоне от 85 до 115 Ом. Здесь же
отметим, что волновое сопротивление экранированной витой пары STP должно
быть по стандарту равно 150 Ом ± 15%. Для согласования импедансов
кабеля и оборудования в случае их несовпадения применяют согласующие
трансформаторы (Balun). Встречается также экранированная витая пара с
волновым сопротивлением 100 Ом, но довольно редко. Второй
важнейший параметр, задаваемый стандартом, - это максимальное затухание
сигнала, передаваемого по кабелю, на разных частотах. В таблице 1
приведены предельные значения величины затухания для кабелей категорий
3, 4 и 5 для расстояния 1000 футов (305 метров) при нормальной
температуре окружающей среды 20°С. Табл.1. Максимальное затухание в кабелях Частота, МГц | Максимальное затухание, дБ | ; | Категория 3 | Категория 4 | Категория 5 | 0,064 | 2,8 | 2,3 | 2,2 | 0,256 | 4,0 | 3,4 | 3,2 | 0,512 | 5,6 | 4,6 | 4,5 | 0,772 | 6,8 | 5,7 | 5,5 | 1,0 | 7,8 | 6,5 | 6,3 | 4,0 | 17 | 13 | 13 | 8,0 | 26 | 19 | 18 | 10,0 | 30 | 22 | 20 | 16,0 | 40 | 27 | 25 | 20,0 | - | 31 | 28 | 25,0 | - | - | 32 | 31,25 | - | - | 36 | 62,5 | - | - | 52 | 100 | - | - | 67 |
Из таблицы видно, что величины затухания на частотах, близких к
предельным, для всех кабелей очень значительны, то есть даже на небольших
расстояниях сигнал ослабляется в десятки и сотни раз, что предъявляет
высокие требования к приемникам сигнала. Кабель чаще всего выпускается в двух видах оболочки:
- кабель в поливинилхлоридной (ПВХ, PVC) оболочке дешевле и
предназначен для работы кабеля в сравнительно комфортных условиях
эксплуатации;
- кабель в тефлоновой оболочке дороже и предназначен для более жестких условий эксплуатации.
Кабель в ПВХ-оболочке называется еще non-plenum, а кабель в тефлоновой
оболочке - plenum. Термин plenum обозначает здесь не собрание
руководства какой-то партии, а пространство под фальшполом и над
подвесным потолком, где очень удобно размещать кабели сети. Для
прокладки в этих скрытых от глаз пространствах как раз удобнее кабель в
тефлоновой оболочке, который, в частности, горит гораздо хуже, чем
ПВХ-кабель, и не выделяет при горении так много ядовитых газов.
Еще один важный параметр любого кабеля, который жестко не определяется
стандартом, но может существенно повлиять на работоспособность сети, -
это скорость распространения сигнала в кабеле, то есть задержка
распространения сигнала в кабеле в расчете на единицу длины.
Производители кабелей иногда указывают величину задержки на метр длины, а
иногда — скорость распространения сигнала относительно скорости света
(или NVP - Nominal Velocity of Propagation, как ее часто называют в
документации). Связаны эти две величины простой формулой: t3=l/(3 • 1010 • NVP),
где t3 - величина задержки на метр длины кабеля в наносекундах.
Например, если NVP=0,65 (65% от скорости света), то задержка t будет
равна 5,13 нс/м. Типичная величина задержки большинства современных

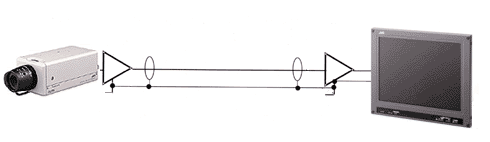

кабелей составляет около 5 нс/м. Преимущества передачи видео по витой паре Передача
видео по витой паре от источника (например, видеокамеры) к приемному
устройству (монитору или видеорегистратору) осуществляется с помощью
комплекта устройств, состоящего из приемника и передатчика.Поступающее
на вход видео передатчик преобразует из композитного сигнала в
симметричный дифференциальный для последующей передачи его к приемнику,
который, в свою очередь, осуществляет обратное преобразование сигнала,
после чего видео выводится на монитор или поступает на видеорегистратор.
Существуют приемники видео с двумя и более выходами, позволяющие
осуществлять передачу видео к нескольким принимающим устройствам
одновременно.
Передача видео по витой паре позволяет значительно
сократить расходы на прокладку кабеля, поскольку она значительно дешевле
коаксиального кабеля. Это особенно выгодно там, где необходима передача
видео на большие расстояния – если видеокамера находится на
значительном удалении от принимающего устройства (для цветного
видеосигнала это, как правило, 1000 м, а для черно-белого – 2000 м).
Если осуществляется передача видео на расстояния, значительно
превышающие 1 км, то на линии передачи устанавливают усилитель видео или
промежуточный комплект оборудования для передачи видео по витой паре.
Использование витой пары позволяет по одному
многожильному кабелю осуществлять передачу видео от нескольких
приемников, причем количество передаваемых сигналов ограничивается
только количеством пар проводов в кабеле.
Транслируемое по витой паре видео значительно меньше
подвержено влиянию помех, чем при передаче по коаксиальному кабелю.
Кроме того, помехи, возникающие в коаксиальном кабеле при передаче
видеосигнала на большие расстояния, компенсировать практически
невозможно без потери качества полезного видеосигнала, потому что
частотные составляющие спектра наведенной помехи находятся в диапазоне
частот видеосигнала. Поэтому для защиты от помех приходится использовать
дорогостоящий коаксиальный кабель с двойной металлической оплеткой,
прокладывать кабель с использованием металлического рукава и
дополнительно заземлять его, что связано с техническими трудностями и
финансовыми затратами.
Принцип передачи сигнала по витой паре Передатчик
видео по витой паре преобразует поступающий на его вход однополярный
несимметричный композитный видеосигнал в два симметричных противофазных
сигнала, передача которых осуществляется по двухпроводной линии связи
(витой паре). В процессе передачи видеосигнал ослабляется, и на него
накладываются помехи, которые могут быть обусловлены близостью силовых
кабелей или радиоизлучающих приборов. Помехи, возникающие в проводах
витой пары, одинаковы для обоих проводов и синфазны.
На другом конце линии связи устанавливается приемник,
который осуществляет обратное преобразование дифференциального сигнала.
Как правило, приемник видео по витой паре строится с применением
дифференциального операционного усилителя, который складывает сигналы с
двух проводов, усиливая противофазные составляющие (коэффициент усиления
равен 50 – 70 дБ) и подавляя синфазные (коэффициент подавления 60 – 90
дБ). В результате на композитный вход принимающего устройства поступает
стандартный композитный сигнал, очищенный от помех и усиленный.
Приемники
и передатчики видео по витой паре могут быть как активными, так и
пассивными (не требующими подачи питания). Пассивные устройства передачи
видео по витой паре содержат только согласующий трансформатор и не
обеспечивают необходимого качества передачи видео и коэффициента
подавления помех, а также характеризуются значительным затуханием
передаваемого сигнала. Как правило, такие устройства обеспечивают
передачу видео без потери качества на расстояние не более 500 – 600 м.
При этом пассивные устройства компактны и недороги, что и является
основным их достоинством, а использование пассивного передатчика в
комплекте с активным приемником позволяет увеличить дальность передачи
видео по витой паре до 1000 м.
Дифференциальный усилитель активного передатчика с
парафазным выходом должен иметь двухполярное симметричное питание, что
обеспечивает симметрию его выходного сигнала относительно нулевой точки
схемы передатчика. Это же требование должно соблюдаться и для
дифференциального усилителя приемника. В противном случае будут
возникать дополнительные искажения передаваемого сигнала из-за
несимметричных токов утечки.
Настройка аппаратуры передачи видео по витой паре Как
приемник, так и передатчик видео по витой паре имеют различные средства
настройки на различную длину линии передачи. Сигнал на выходе каждого
приемника должен находиться в пределах от 0,9 до 1,1 В, а разброс общего
омического сопротивления проводов линии передачи видео на входе
приемника должен составлять не более 2 – 3%. Исходя из этих параметров
производится настройка аппаратуры для передачи видео по витой паре.
Величина рассогласования регулируется потенциометрами, позволяющими
произвести плавную настройку аппаратуры передачи видео.
Как правило, передача видео по витой паре
производится на расстояние от 50 до 1500 м. С помощью переключателя
производится дискретное регулирование уровня коррекции, соответствующего
диапазонам расстояний. При необходимости передачи видео на расстояния,
меньшие 50 м, в каждый провод витой пары на входе приемника
последовательно включают дополнительные сопротивления с тем, чтобы общее
сопротивление линии составляло 30 – 50 Ом. Паразитная емкость линии
компенсируется специальными перемычками в приемнике.
Уровень компенсации паразитной емкости линии передачи
видео подбирается индивидуально для каждой линии передачи по
видеоизображению на контрольном мониторе. Так же, с помощью контрольного
монитора или же осциллографа, приемник настраивается по амплитуде
выходного сигнала.
При использовании многоканального приемника видео для
улучшения параметров принимаемого сигнала иногда целесообразно
подключать мониторы к выходам приемника через последовательное
сопротивление 51 – 82 Ом.
Грозозащита – предохранение линии передачи видео от импульсных скачков напряжения Кроме
помех от радиоаппаратуры и силовых линий, иногда на линию передачи
видео оказывают влияние и электромагнитные наводки, получаемые в
результате разряда молнии. Такие наводки могут быть достаточно сильны, в
результате чего оборудование для передачи видео по витой паре выйдет из
строя. Во избежание порчи оборудования необходимо использовать на
линиях передачи видео устройства грозозащиты. Приборы грозозащиты
обеспечивают стекание электрических зарядов с центральной жилы и оплетки
сигнального кабеля на шину заземления с помощью газонаполненных
искровых разрядников или варисторов и специальных защитных стабилитронов
или диодов. Иногда схема грозозащиты встраивается непосредственно в
аппаратуру передачи видео по витой паре.
Если при передаче видео по витой паре используются
устройства грозозащиты, то на качество цепей заземления налагаются
повышенные требования, поскольку возникающие в цепях заземления помехи
могут проникать через собственные емкости разрядников и стабилитронов в
сигнальные цепи и повлекут за собой возникновение помех на изображении.
Требования к витой паре для передачи видео Наилучшее
качество передачи видео достигается при использовании специальной витой
пары с количеством скруток от 10 до 20 на 1 м. При передаче видео на
относительно небольшие расстояния допускается использовать телефонный
кабель или витую пару для компьютерных сетей (100BaseT Ethernet).
Для передачи видео по витой паре не рекомендуется
использовать кабель, состоящий из нескольких соединенных в линию
отрезков разнородных по своим параметрам витых пар, имеющих различный
шаг скрутки, емкость и индуктивность.
При передаче видео по витой паре на большие
расстояния не рекомендуется использовать экранированную витую пару,
поскольку такой кабель имеет большую паразитную емкость, чем кабели без
экранирующей оплетки. Однако если кабель расположен рядом с линией
электропередачи, то лучше использовать экранированную витую пару.
|
